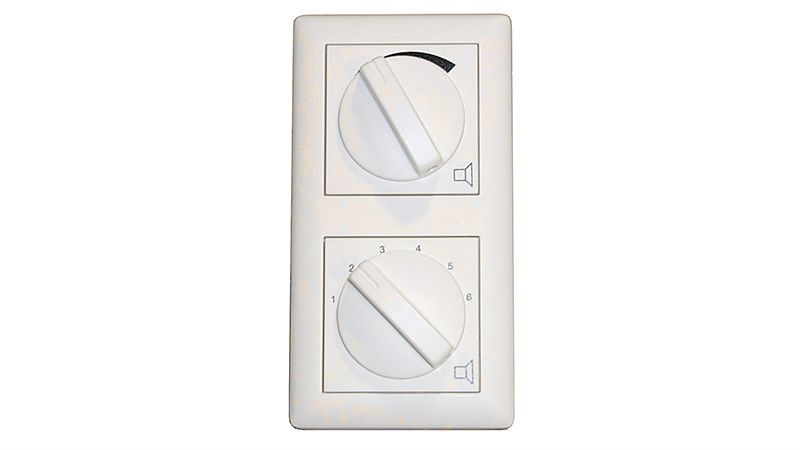

Lautstärkesteller und Programmwahlschalter

Unsere Tipps für ELA-Profis

In professionellen ELA-Anlagen ist Zuverlässigkeit das oberste Gebot
Während herkömmliche, stufenlose Regler oft anfällig für mechanischen Verschleiß und Hitzeentwicklung sind, setzen wir bei AVB konsequent auf neueste, aber auch bewährte Techniken für einen sehr guten Frequenzgang bei den Lautstärkestellern. Bis 12 Watt mit speziellen Bauteilen und ab 50 Watt mit sehr hochwertigen Audio-Übertragern, die nicht nur eine nahezu verlustfreie Leistungsanpassung garantieren, sondern auch eine deutlich höhere Lebensdauer im Dauerbetrieb aufweisen. Für Sie bedeutet dies: Keine kratzenden Geräusche bei der Bedienung und maximale Betriebssicherheit über viele Jahre hinweg – ideal für den Einsatz in Hotels, Krankenhäusern und weiteren Objekten. Die Ausführungen mit Relais haben einen Überspannungs- und Verpolungsschutz.

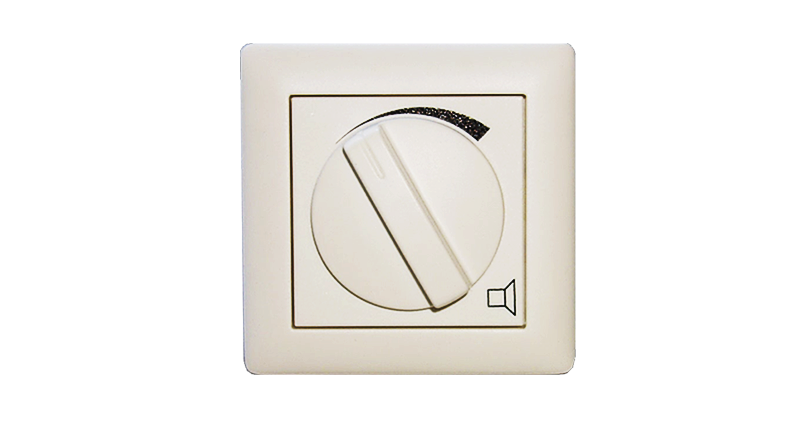

Unser aktuelles Lagerprogramm (siehe oben), wird komplett mit GIRA System 55 Oberteilen geliefert
Manchmal sollte es sich aber optisch perfekt an andere Schalterserien anpassen. Auch hierbei haben wir viel Erfahrung. Unsere UP-Lautstärkesteller können als Sonderfertigung, an viele Rahmenprogramme marktführender Hersteller wie GIRA, Jung, Busch-Jaeger, Berker/Hager oder Merten angepasst werden. So bleibt das einheitliche Design Ihrer Schalterkombinationen im Projekt erhalten. Ob Neubau oder Nachrüstung – Sie profitieren von unserer robusten Technik, ohne große Kompromisse bei der Ästhetik Ihrer Räumlichkeiten eingehen zu müssen. Sprechen sie uns bitte an. Einige Beispiele mit ältereren und neuen Schalterprogammen finden sie HIER.

Die verschiedenen Pflichtrufe
Gemeinsam haben alle Varianten, dass der Ruf (Notruf oder Alarm) auch bei "Null-Stellung" (oder gedämpften Stellungen), zum Lautsprecher durchgeschaltet wird.

Variante 1: Die klassische 3-Ader Pflichtruf-Schaltung
Hierbei sitzt das Relais in der ELA-Zentrale oder so nah wie möglich am Lautstärkesteller (z.B. im jeweiligen Stockwerk). Ein möglicher Nachteil kann aber sein, dass durch den Kupferwiderstand der dritten Ader, der Lautstärkesteller einen Restwiderstand erkennt und bei "Null-Stellung" für den Lautsprecher noch ein geringes Signal durchläßt. An vielen Orten sicher kein Problem, ist aber in der Vergangenheit, besonders des Nachts in Seniorenheimen, auf den Zimmern und Fluren unangenehm aufgefallen. Eine gewisse Restlautstärke kann aber auch gewünscht sein, z.B. in Künstlergarderoben. In dem Fall kann man sich mit einem geeigneten Vorwiderstand an Klemme 2 helfen.

Variante 2: Das integrierte Pflichtrufrelais
Ist das Pflichtrufrelais im Lautstärkesteller integriert, so wird dieser das Signal bei Bedarf sicher durchschalten.
Bei diesen Lautstärkestellern kann zwischen den Betriebsarten "Normal" und "F2S" gewählt werden.

Variante 3: Das integrierte Vorrangrufrelais

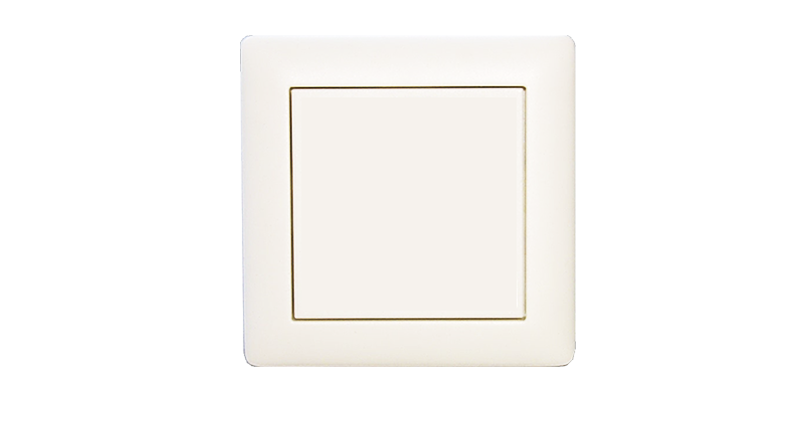

Vorrangrelais schalten den jeweiligen Lautstärkesteller 2-polig auf einen zusätzlichen 100V-Eingang um. Deshalb werden sie gerne für ELA-Anlagen mit sep. Ruf-Verstärker(n) genutzt. Diese Variante findet man z.B. in großen Einkaufszentren, wo Hintergrundmusik an die Räume einzeln angepasst wird. So wird bei einer gezielten Durchsage in bestimmte Zonen die Musik in den anderen Zonen ohne Unterbrechung weiterlaufen.
Durch Brücken der beiden 100V Eingänge ist aber auch ein Betrieb ohne sep. Ruf-Verstärker möglich.
Auch bei diesen Lautstärkestellern darf zwischen den Betriebsarten "Normal" und "F2S" gewählt werden.

🛠️ Technische Daten sind HIER zu finden.
